Ako nastaviť rameno vedenia pílového pásu – pokyny a rady
Správne nastaviť rameno vedenia pílového pásu je kľúčový faktor snahy zabezpečiť stabilné, presné a rovnomerné pílenie pásovej píly. V tomto článku uvádzame podrobné pokyny ako nastaviť rameno vedenia pílového pásu modelu LT40 vyrábaného od roku 2021 spolu s tipmi na údržbu a radami, ako sa vyhnúť bežným problémom. Prečítajte si tento návod a optimalizujte výkon svojej píly!
Hlavnou funkciou ramena vedenia pílového pásu je stabilizácia pásu počas pílenia. Rezná hlava je konštruovaná s jedným pevným vodiacim valčekom, kým druhý je namontovaný na vodiacom ramene, ktoré sa pohybuje bližšie alebo ďalej od kmeňa. To obsluhe umožňuje nastavovať vzdialenosť medzi vodítkami podľa šírky spracúvaného materiálu.
Je dôležité zabezpečiť, aby valček vodítka ostal počas pílenia blízko kmeňa, ideálne vo vzdialenosti 5-10 cm. Obsluha ovláda polohu vodítka z ovládacieho panela pomocou spínača.

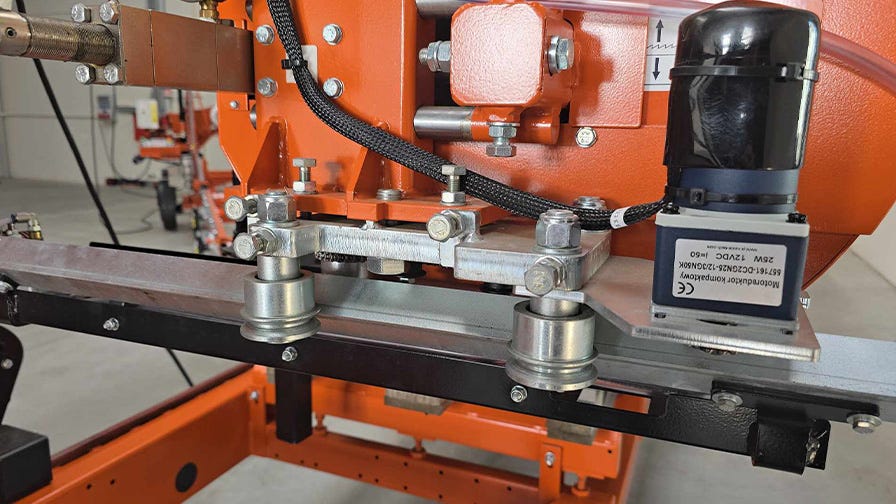

Nový typ vedenia pílového pásu sa používa aj na píle LT40WIDE a LT70 so štandardnou aj širokou reznou hlavou. Novo upravené rameno sa vyznačuje zosilnenou konštrukciou a ľahkým nastavovaním. Základňa upevnenia vodítka k reznej hlave píly je silná a robustná, vodítko je postavené na štvorhrannej tyči, nastavovacie skrutky sú ľahko prístupné, elektromotor je namontovaný vertikálne a valčeky vodiaceho ramena sú umiestnené horizontálne.

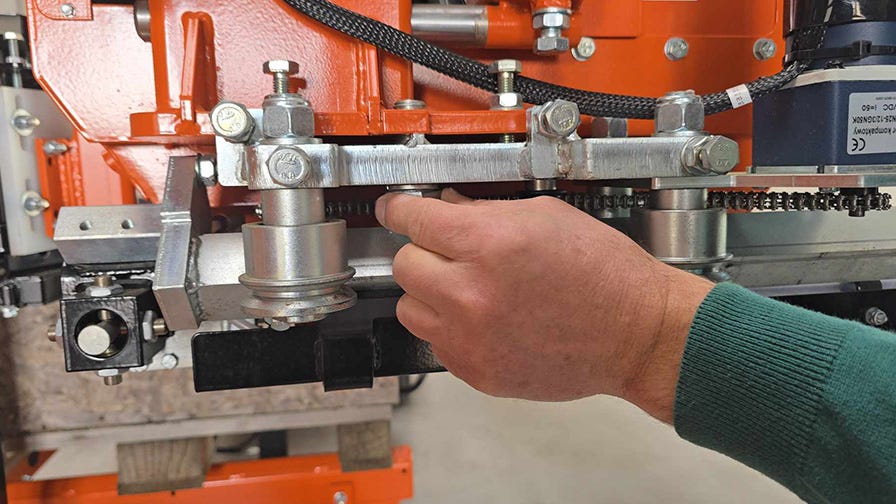

Výhodou novej konštrukcie je ľahšie nastavovanie. Užívateľ má teraz ľahký prístup k nastavovacím skrutkám v horizontálnom aj vertikálnom smere. Pred zahájením nastavovania je potrebné povoliť zabezpečovaciu skrutku montážnej základne vedenia na reznej hlave píly, a potom užívateľ vykoná nastavenie. Po dokončení nastavenia zasa zabezpečovaciu skrutku utiahne.
Dôležité! Vedenie sa musí vždy pohybovať rovnobežne s pílovým pásom v oboch rovinách. V opačnom prípade to spôsobí problémy s presnosťou rezu, predčasné opotrebenie vodiacich valčekov a zvýšené opotrebenie pílového pásu.

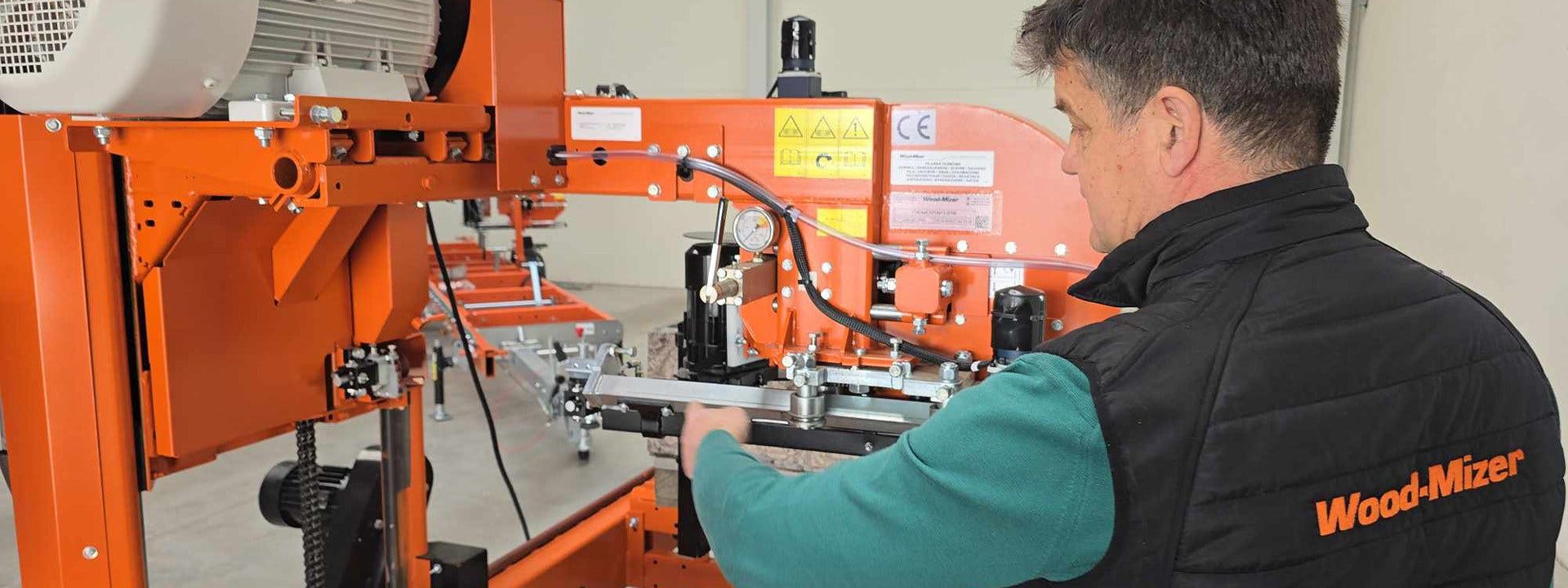

Ako nastaviť rameno vedenia pílového pásu:
1. Pred zahájením nastavovania vodiaceho ramena uvoľnite vodiace valčeky pílového pásu. Valčeky nesmú tlačiť na pílový pás.
2. Potom namontujte pílový pás a napnite ho. Je dôležité nastavovať vodítka voči napnutému pílovému pásu. Pílový pás predstavuje základnú úroveň, od ktorej sa začína merať.

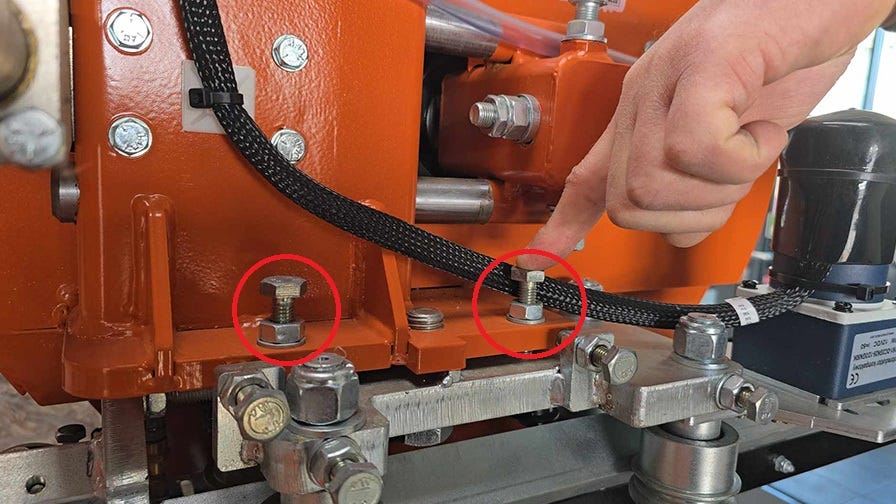

3. Zvislé nastavenie: Posuňte vodiace valčeky bližšie k sebe - mali by byť v rovnakej úrovni. Odmerajte vzdialenosť medzi pílovým pásom a pevným vodiacim valčekom a podobne vzdialenosť od pohyblivého vodiaceho valčeka. Vzdialenosť má byť na oboch stranách rovnaká. Tento postup zopakujte s vysunutým vodiacim ramenom; vzdialenosť má zostať rovnaká.
Ak se hodnoty líšia, je nutné vykonať úpravu. Najprv povoľte spodnú zabezpečovaciu skrutku, a potom použite skrutky zvislého nastavovania. Napokon spodnú zabezpečovaciu skrutku utiahnite.

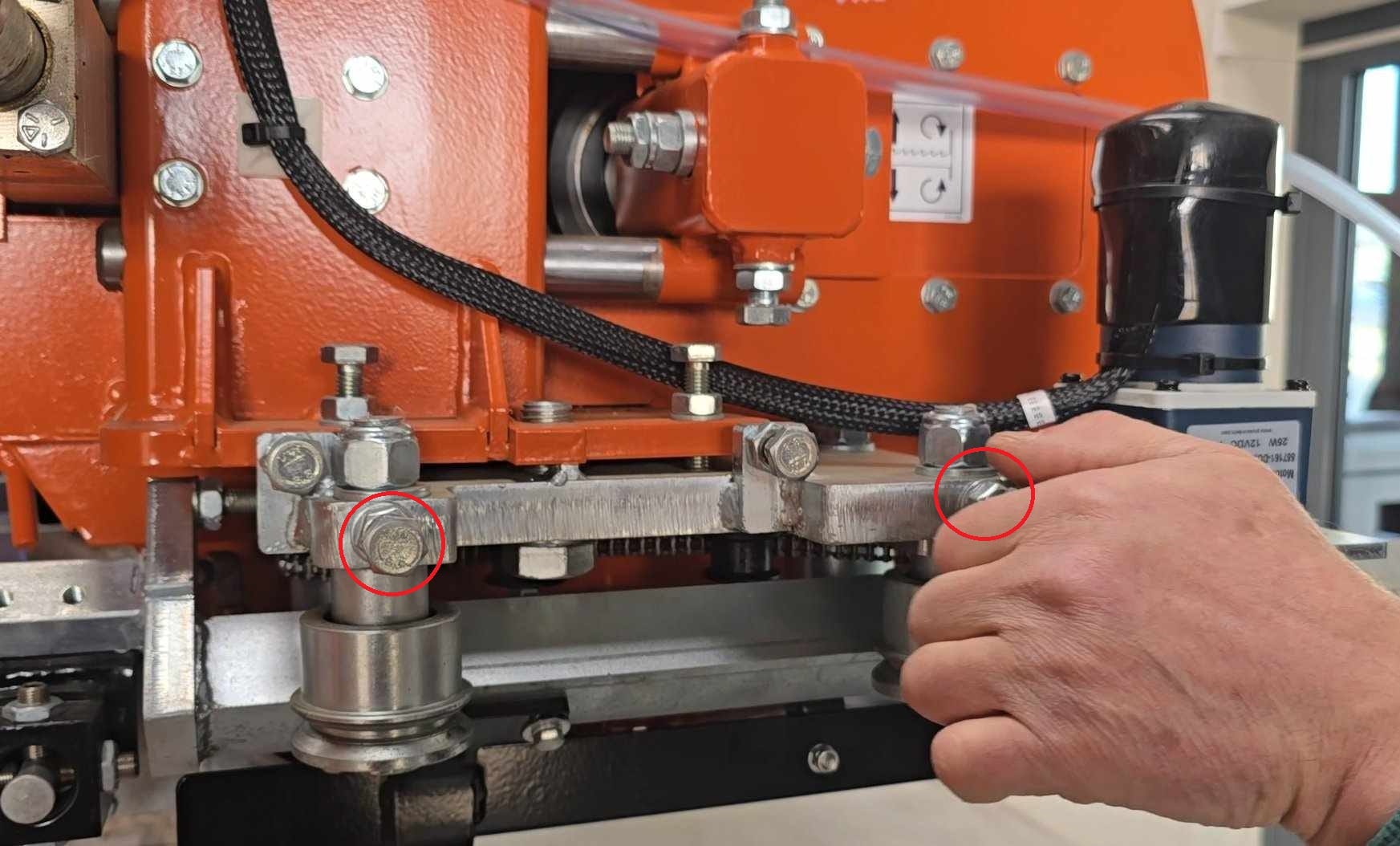

4. Vodorovné nastavenie: Najprv odmerajte vzdialenosť medzi pílovým pásom a prírubou pevného (pasívneho) vodiaceho valčeka pílového pásu. Mala by byť 3-4 mm. Rovnaká vzdialenosť má byť u pohyblivého vodiaceho valčeka, keď je rameno vedenia zasunuté dovnútra (vodiace valčeky sú blízko pri sebe), aj keď je rameno vedenia vysunuté von.
Ak sa hodnoty líšia, je nutné vykonať úpravu. Najprv povoľte spodnú zabezpečovaciu skrutku, a potom použite skrutky vodorovného nastavenia. Napokon spodnú zabezpečovaciu skrutku utiahnite.
Poznámka! Dbajte na to, aby vzdialenosť medzi prírubou vodiaceho valčeka pílového pásu a okrajom pílového pásu nebola menšia ako 3 mm. Ak by se hrana pílového pásu o prírubu drela, mohlo by to spôsobiť zvlnenie pílového pásu alebo jeho prasknutie.
Vodiace valčeky ramena vedenia pílového pásu sa počas prevádzky vychyľujú, takže je treba ich kontrolovať a pravidelne nastavovať pomocou nastavovacích skrutiek. Môžu vznikať vôle napríklad v dôsledku nárazu vodítka do kmeňa pri vysúvaní alebo v prípade, že rezná hlava píly do kmeňa vráža.
Ďalší faktor, ktorý negatívne ovplyvňuje správnu funkciu vodiacich valčekov, sú nečistoty ako ľad, piesok, živica a piliny, ktoré treba z valčekov pravidelne odstraňovať. Vodiaca tyč tiež podlieha pravidelnej kontrole a má byť udržiavaná v čistote.
Rameno vedenia pílového pásu je poháňané 12V elektromotorom. Uhlíky tohto motora sa majú pravidelne kontrolovať.
Ak máte akékľvek otázky alebo pripomienky, obráťte sa na zákaznícky servis spoločnosti Wood-Mizer.
***
