Ako zarovnať vodiace kladky pilového pásu?

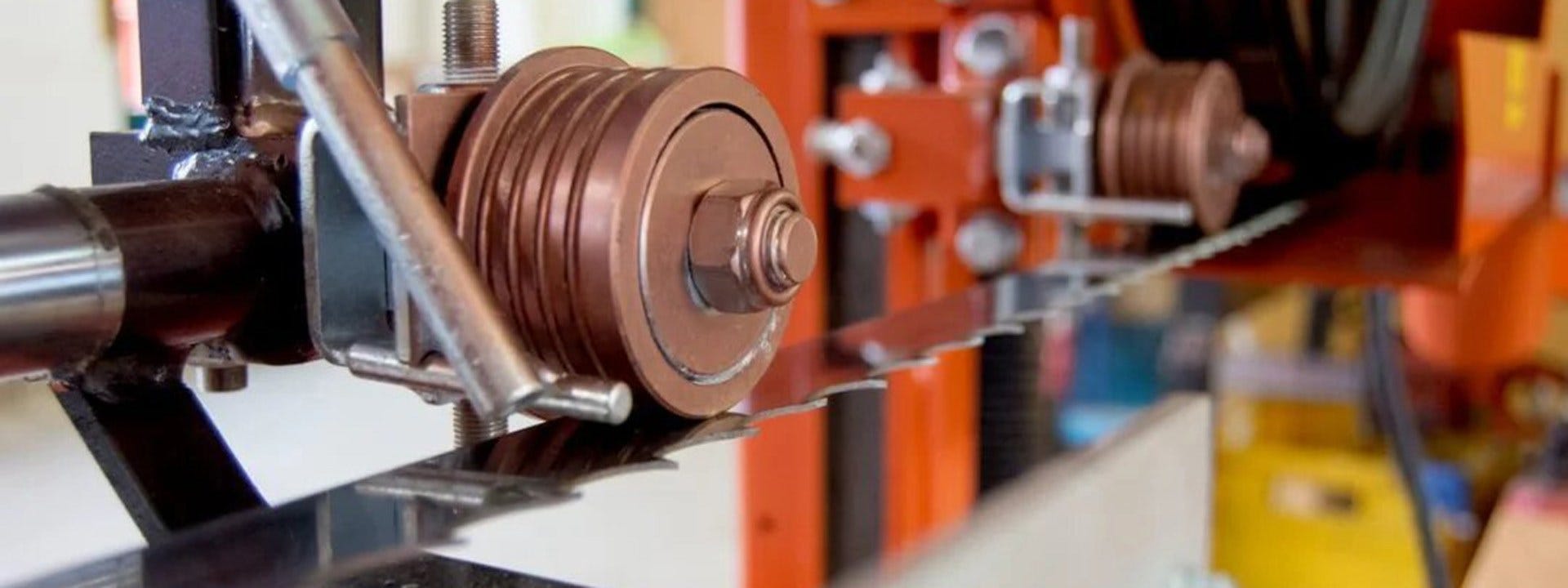

Vodiace kladky pílového pásu sú nepostrádateľnou súčasťou reznej hlavy píly. Píly Wood-Mizer sú vybavené dvoma vodiacimi kladkami: pevnou na poháňanej strane a nastaviteľnou na voľnobežne strane reznej hlavy píly. Pomocou nižšie uvedených pokynov ich môžete správne nastaviť.
Aby ste zaistili bezproblémové nastavenie, používajte originálne diely Wood-Mizer.
Pamätajte, že nastavenie vodiacich kladiek pílového pásu sa vykonáva až potom, ako zarovnáte pílové kolesá.
1. Pred nastavovaním nasaďte pílový pás a správne ho napnite.
2. Nastavte správny prítlak kladiek na pílový pás:
- Meradlom odmerajte vzdialenosť medzi lôžkom píly a hranou pílového pásu (predpokladajme, že je to 250 mm).
- Nastavte kladky tak, aby tlačili na pílový pás a skrátili vzialenosť medzi pásom a lôžkom o 6 mm (v tomto prípade bude cieľová vzdialenosť 244 mm).


Nastavovacie matice polohy kladky
- Vykonajte ďalšie meranie, aby ste overili dosiahnuté vychýlenie pílového pásu voči pílovému lôžku.
3. Nastavte vodítka pílového pásu v zvislej rovine a dbajte na to, aby pílový pás nebol vyklonený nahor alebo nadol (skontrolujte rovnobežnosť pílového pásu s priečkami lôžka).
- Vysuňte rameno vedenia pílového pásu von od stroja. Vzdialenosť v najzadnejšej polohe by mala byť 15 mm.
- Použite špeciálny zarovnávací nástroj (súčasť príslušenstva každej píly) tak, že ho pripnite k pílovému pásu vedľa vodiacej kladky. Tento nástroj vždy umiestňujte medzi zuby pílového pásu. Uistite sa, že nedosadá na zuby pílového pásu a tesne k pásu prilieha.
- Meradlom odmerajte vzdialenosť medzi lôžkom píly a spodnou hranou zarovnávacieho nástroja.
- Posuňte reznú hlavu píly po lôžku tak, aby sa predná časť nástroja nachádzala nad miestom predošlého merania, a postup opakujte.
- Výsledky meraní musia byť zhodné. Ak nie sú, povoľte jednu z bočných upínacích skrutiek podľa obrázku nižšie.


Nastavovacie matice zvislej polohy kladky
- Premiestnite reznú hlavu píly ďalej tak, aby sa zadná časť nástroja nachádzala nad meraným bodom a opakujte meranie podľa vyššie uvedených pokynov.
- Vzdialenosť odmeraná na zadnom konci nástroja sa musí zhodovať s predošlými dvoma meraniami. Ak tak nie je, upravte polohu vodiacej kladky pílového pásu podľa obrázku vyššie .
- Umiestnite zarovnávací nástroj vedľa druhej vodiacej kladky a zopakujte vyššie uvedený postup.
- Po zarovnaní znova skontrolujte, či je prehnutie pílového pásu voči pílovému lôžku 6 mm. Spustite pohon pílového pásu a po jeho zastavení znova skontrolujte zarovnanie vodítok.
4. Nastavte vzdialenosť medzi vodiacou kladkou a pílovým pásom:
- Polohujte vodítko tak, aby príruba valčeka vodiacej kladky bola vzdialená približne 1.5–3.0 mm od zadnej hrany pílového pásu.
- Povoľte jednu bočnú a jednu hornú upevňovaciu skrutku, aby ste dosiahli správnu vzdialenosť medzi prírubou valčeka kladky a pílovým pásom, ako znázorňuje obrázok nižšie.


Povoľte matice. Nastavte vôľu medzi prírubou valčeka kladky a pílovým pásom.
- Po dokončení zarovnania upevňovacie skrutky utiahnite a vykonajte rovnaké zarovnanie kladky druhého vodítka pílového pásu.
5. Zarovnajte vodítka pílového pásu vo vodorovnej rovine:
- Posuňte rameno vedenia pílového pásu do strednej polohy.
- Priložte zarovnávací nástroj k prednej ploche vodiacej kladky, ako znázorňuje obrázok nižšie.


Nastavovacie matice vodorovnej polohy kladky
- Odmerajte vzdialenosť od zadného okraja pílového pásu k zarovnávaciemu nástroju (viď obrázok, vzdialenosť B).
- Zmerajte vzdialenosť medzi zadným okrajom pílového pásu a druhým koncom zarovnávacieho nástroja (viď obrázok, vzdialenosť A).
- Vodiaca kladka pílového pásu by mala byť nastavená rovnobežne s pásom alebo mierne naklonená vo vodorovnej rovine, ako znázorňuje obrázok. Ak nie je, upravte vodorovné nastavenie kladky pomocou bočných upínacích skrutiek na vodítku.
- Skontrolujte vyrovnanie druhej vodiacej kladky pílového pásu opakovaním vyššie uvedených krokov.
Ak po zarovnaní vodiacich kladiek pílového pásu pretrvávajú nepravidelnosti rezu, problém pravdepodobne súvisí so samotným pílovým pásom.
***
