Ako nastaviť priame nože v rezných hlavách

Naučte sa, ako inštalovať alebo vymeniť priamy nôž v reznej hlave hobľovačky/tvarovačky Wood-Mizer. Každá rezná hlava má štyri drážky; vo dvoch sú vždy priame nože a v ďalších dvoch môžu byť buď priame alebo profilové nože, podľa toho, čo stolár potrebuje.

Rezná hlava

(1) Skrutka
(2) Klin
(3) Nôž
(4) Pružina
(5) Šesťhranný kľúč


1.    Uvoľnite prítlačný klin (2) vyskrutkovaním skrutiek (1), ktoré držia nôž.

2.    Vyberte nôž (3) a klin (2) z reznej hlavy. Operáciu opakujte u všetkých nožov a klinov reznej hlavy.

3.    Vyčistite drážky v reznej hlave od nečistôt a triesok.

4.    Vložte pružiny (4) do drážky reznej hlavy.

5.    Vložte nôž (3) a klin (2) do drážky reznej hlavy a utiahnite všetky skrutky (1).

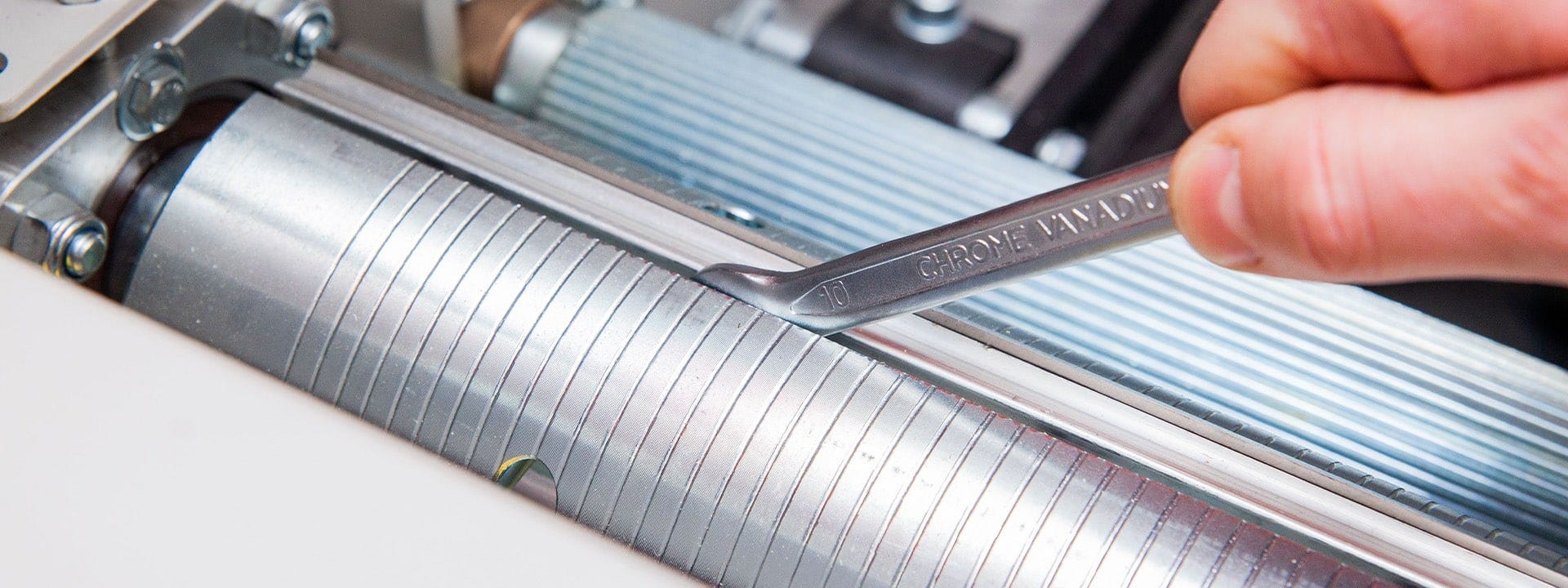

6.    Nasaďte nastavovacie kotúče na obe strany reznej hlavy, aby ste zablokovali nože v drážkach. Uvoľnite skrutky (1) a pomocou nastavovacích kotúčov nastavte výšku noža (3). Skrutky (1) starostlivo utiahnite až na doraz, počnúc stredovou skrutkou a symetricky pokračujte k bočným skrutkám.

7.    Opatrne odstráňte nastavovacie kotúče.

Teraz sú nože nastavené a rezná hlava je pripravená na montáž do hobľovačky/tvarovačky.

Tento jednoduchý postup ako nastaviť nože, trvá približne 20 minút.

***
